Датчик контроля продольного разрыва ленты - ДКПР1-12-6
Цена по запросу
Арт. ДКПР1-12-6
Вариант корпуса: 1
1
Тип контактов: 12
02
11
12
43P
43N
56
86
Температурный диапазон: -
-
НТ
2НТ
ВТ
Длина кабеля (коробка): 6
2
4
6
8
10
Исполнение: -
-
У
Датчики серии ДКПР1(2)-... предназначены для контроля продольного разрыва конвейерной ленты на конвейерах с прямой и V-образной холостой ветвью. В основе изделия датчик предельного угла наклона (патенты ФИПС №109551 и №110473 от 20.11.2011г.).
Подробности
Характеристики
Серия
—
ДКПР
Тип оборудования
—
рудничное, нормальное
Степень защиты по ГОСТ 14254-2015
—
IP67
Габаритные размеры, мм
—
Ø60х130 без кронштейна, 96х80х155(185, 215) с кронштейном
Итоговая цена зависит от модификации изделия, объёма заказа и прочих параметров.
Датчик контроля продольного разрыва ленты - ДКПР1-12-6
Цена по запросу
Арт. ДКПР1-12-6
#PROP_TITLE#
—
#PROP_VALUE#
Датчики серии ДКПР1(2)-... предназначены для контроля продольного разрыва конвейерной ленты на конвейерах с прямой и V-образной холостой ветвью. В основе изделия датчик предельного угла наклона (патенты ФИПС №109551 и №110473 от 20.11.2011г.).
Датчик ДКПР1(2)-... (1) устанавливается над холостой ветвью, вблизи перегрузочной течки и крепится кронштейном (2) к ставу конвейера (3) с помощью «Пластины крепления» из комплекта поставки . В кронштейне имеются отверстия (4) для регулировки датчика по высоте. В нижней части датчика закреплен удлинитель с поперечной планкой (5). Рабочее положение датчика вертикальное.

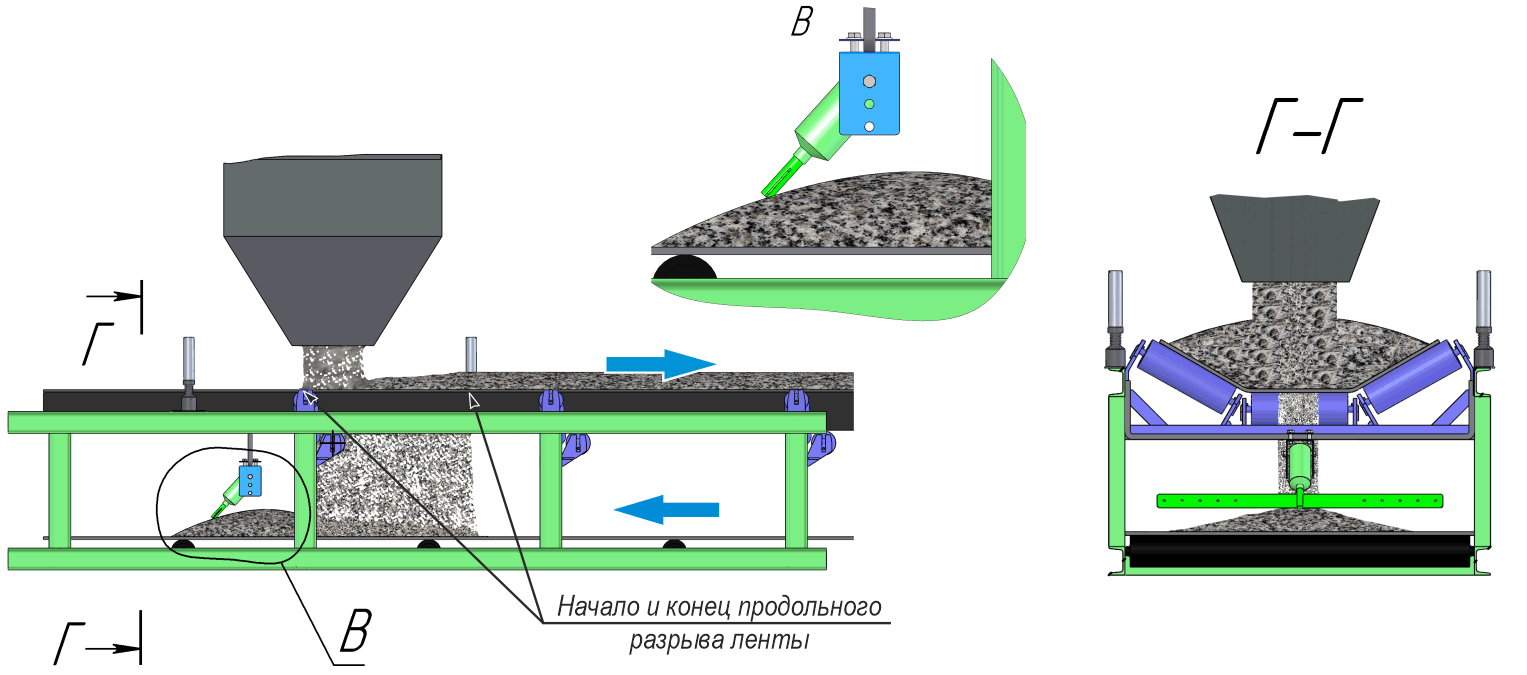

В случае продольного разрыва ленты, транспортируемый материал ссыпается в образовавшееся отверстие с рабочей ветви на холостую, которая несет его в противоположную сторону. При достижении датчика, материал воздействует на планку и отклоняет его . Наклон датчика от вертикали более чем на 30º приводит к изменению его логического сигнала.
При применении датчика на конвейерах с V-образным профилем холостой ветви необходимо использовать удлинитель с соответствующим профилем планки из комплекта поставки.
Комплект поставки датчиков серии ДКПР...:
- датчик ДКПР;
- пластина крепления;
- комплект крепежа (болт М10х70 - 4 шт., шайба М10 - 8 шт., шайба пружинная М10 - 4 шт., гайка М10 - 4 шт.);
- удлинитель прямой;
- удлинитель с V-образным профилем;
- муфта МТ-16;
Датчик ДКПР1(2)-... (1) устанавливается над холостой ветвью, вблизи перегрузочной течки и крепится кронштейном (2) к ставу конвейера (3) с помощью «Пластины крепления» из комплекта поставки . В кронштейне имеются отверстия (4) для регулировки датчика по высоте. В нижней части датчика закреплен удлинитель с поперечной планкой (5). Рабочее положение датчика вертикальное.
В случае продольного разрыва ленты, транспортируемый материал ссыпается в образовавшееся отверстие с рабочей ветви на холостую, которая несет его в противоположную сторону. При достижении датчика, материал воздействует на планку и отклоняет его . Наклон датчика от вертикали более чем на 30º приводит к изменению его логического сигнала.
При применении датчика на конвейерах с V-образным профилем холостой ветви необходимо использовать удлинитель с соответствующим профилем планки из комплекта поставки.
Комплект поставки датчиков серии ДКПР...:
- датчик ДКПР;
- пластина крепления;
- комплект крепежа (болт М10х70 - 4 шт., шайба М10 - 8 шт., шайба пружинная М10 - 4 шт., гайка М10 - 4 шт.);
- удлинитель прямой;
- удлинитель с V-образным профилем;
- муфта МТ-16;
Характеристики
Серия
ДКПР
Тип оборудования
рудничное, нормальное
Степень защиты по ГОСТ 14254-2015
IP67
Габаритные размеры, мм
Ø60х130 без кронштейна, 96х80х155(185, 215) с кронштейном
Масса, кг
1.5
Материал корпуса
Сталь 20
Вариант корпуса
для однонаправленных конвейеров
Вид контактов
2-х проводный датчик с нормально закрытым (NC) контактом и проводом заземления
Длина кабеля (коробка)
6м
Угол срабатывания, град.
30
Напряжение питания
20…250АС/ 20…320DC
Коммутируемое напряжение, В
-
Коммутируемый ток, Imax, А
5…500
Встроенный кабель
3х0,5 мм2
Остаточный ток, I мА
≤1,7
Импульсный ток при t=20мс
3 А, f=1 Гц
Падение напряжения при Imax, В
≤5
Температурный диапазон
?
НТ - от -45°C до +65ОC; 2НТ - от -60°C до +50°C; ВТ - от -15°C до +105°C; без обозначения - от -25°C до +75°C;
от -25°C до +75°C
Исполнение
?
"У" - антикоррозионное исполнение, "-" (без обозначения) - исполнение стандартное
стандартное исполнение
